Fitur Produk:

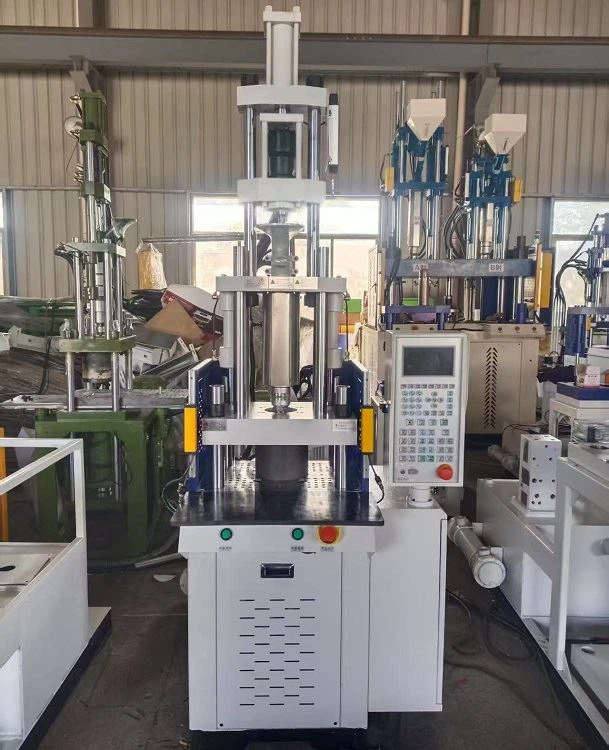

1. Jenis vertikal, cetakan penjepit tekanan langsung, injeksi vertikal, jejak kecil, gesit dan tepat .
2. Lower mold fixed, upper mold movable. Good positioning for embedded parts, and equipped with ejector for finished products. Uniform stress distribution. Injection pressure protection is accurate, the whole stroke is smooth and excellent.
3. kontrol elektronik, suku cadang hidrolik . presisi, tahan lama .
4. In-line SCREW TYPE DEFICE DECERNICE . Tekanan belakang tanpa penyesuaian batas . Cocok untuk cetakan bagian plastik presisi .
5. Cocok untuk cetakan injeksi bagian-bagian tertanam kecil dan menengah, masukkan opsi cetakan .
6. motor hemat energi servo opsional .

Tag populer: Mesin cetakan standar vertikal, pabrikan mesin cetakan standar vertikal, pemasok, pabrik, Injeksi mesin cetakan, Harga mesin cetakan injeksi 200 ton, mesin cetakan pukulan satu tahap, Mesin cetakan injeksi 5 ton, mesin cetakan injeksi autojector, mesin cetakan injeksi plastik mini

KETERANGAN		SATUAN	Jm -150 s		Jm -300 s		Jm -400 s		Jm -550 s		Jm -850 s		Jm -1000 s		Jm -1200 s		Jm -1600 s		Jm -2000 s		Jm -2500 s		Jm -3000 s		Jm -4000 s		Jm -5000 s		Jm -6000 s		Jm -7000 s
Unit injeksi	Diameter sekrup	mm	22	25	25	28	28	32	32	35	35	40	40	45	45	50	50	55	55	60	65	70	75	85	80	90	90	100	95	105	100	110
	Tekanan injeksi	kg/cm²	1851	1433	1815	1446	2000	1531	2051	1713	1943	1488	1890	1493	1918	1553	1855	1533	2036	1710	2326	2005	2160	1685	1903	1503	1503	1218	1560	1278	1409	1164
	Volume injeksi teoretis	cm³	38	49	54	68	86	113	129	154	173	226	226	286	315	391	470	568	712	847	1376	1595	1830	2350	2080	2640	2640	3259	3890	4760	4315	5220
	Max . bobot bidikan (PS)	g/oz	37/1.3	48/1.7	53/1.9	66/2.4	84/3	110/4	124/4.5	149/5	168/6.1	220/8	220/8	279/10	307/11	380/14	455/16	547/19	688/24	818/29	1328/48	1540/56	1771/64	2270/83	2015/73	2550/93	2574/93	3187/115	3760/137	4600/168	4172/152	5049/184
	Tingkat suntikan	CM³/Sec	26	34	42	53	46	59	53	63	78	102	116	147	149	182	150	180	155	184	136	158	200	250	245	310	465	574	450	550	496	601
	Stroke sekrup	mm	100		110		140		160		180		180		240		240		300		415		415		415		415		550		550
	Kecepatan rotasi sekrup	RPM	0-200		0-200		0-200		0-180		0-220		0-275		0-370		0-235		0-220		0-200		0-240		0-240		0-240		0-180		0-180
Unit penjepit	Kekuatan penjepit	ton	15		30		40		55		85		100		120		160		200		250		300		400		500		600		600
	Min . tinggi cetakan	mm	100		120		200		220		250		280		300		300		300		400		400		400		400		500		500
	Stroke pembuka	mm	180		180		200		200		250		280		300		300		400		400		400		400		400		500		500
	Max . Jarak pembukaan	mm	280		300		400		420		500		560		600		600		700		800		800		800		800		1000		1000
	Jarak antara dasi	mm	275x135		355x205		400x250		500x340		560x340		580x420		610x510		750x580		860x530		800x530		890x590		890x590		890x590		1110x660		1110x660
	Ukuran pelat	mm	430x290		520x370		580x430		720x560		795x575		830x670		830x740		1000x810		1130x800		1070x800		1180x880		1180x880		1180x880		1460x1010		1460x1010
	Stroke ejector	mm	35		35		35		45		55		65		75		150		150		150		150		150		150		150		150
	Gaya ejector	ton	1.2		1.2		2.3		2.3		4		5.4		5.4		11		11		11		11		11		11		11		11
YANG LAIN	Max . Tekanan hidrolik	kg/cm²	140		140		140		140		140		140		140		140		140		140		140		140		140		140		140
	Kapasitas tangki minyak	L	120		150		180		230		280		350		400		500		600		600		700		700		700		800		800
	Daya motor pompa	KW	3		4		5.5		7.5		11		15		15		18.5		22		22		30		30		45		55		55
	Daya pemanas barel	KW	3		3.5		4.2		5.4		5.4		6.3		10		12		14		16		17		17		17		20		20
	Berat mesin	kg	900		1000		1500		2200		3000		4000		7000		7500		8000		8000		11000		12000		13000		15000		16000
	Dimensi mesin	m	/		/		/		/		/		/		/		/		/		/		/		/		/		/

Gambar produk cetakan percobaan

Detail Mesin

Keuntungan dari seri mesin standar

Model paling dasar di seluruh seri, pelat geser atau worktable disk dapat ditambahkan ke mesin . Gaya penjepit minimum mendukung 15T dan maksimum dapat mencapai 600t . model ini kompak dan menempati area kecil, cocok untuk berbagai produk insert.

Konten layanan

Memberikan panduan teknis satu-ke-satu

Merekomendasikan model yang sesuai sesuai dengan produk

Jika perlu, kami dapat membantu pembukaan cetakan sesuai dengan informasi produk dan memberikan gambar cetakan gratis

Uji coba cetakan gratis dan debugging sebelum mesin meninggalkan pabrik

Kiat untuk merancang dan memasang jalur produksi otomatis

OEM mesin khusus
